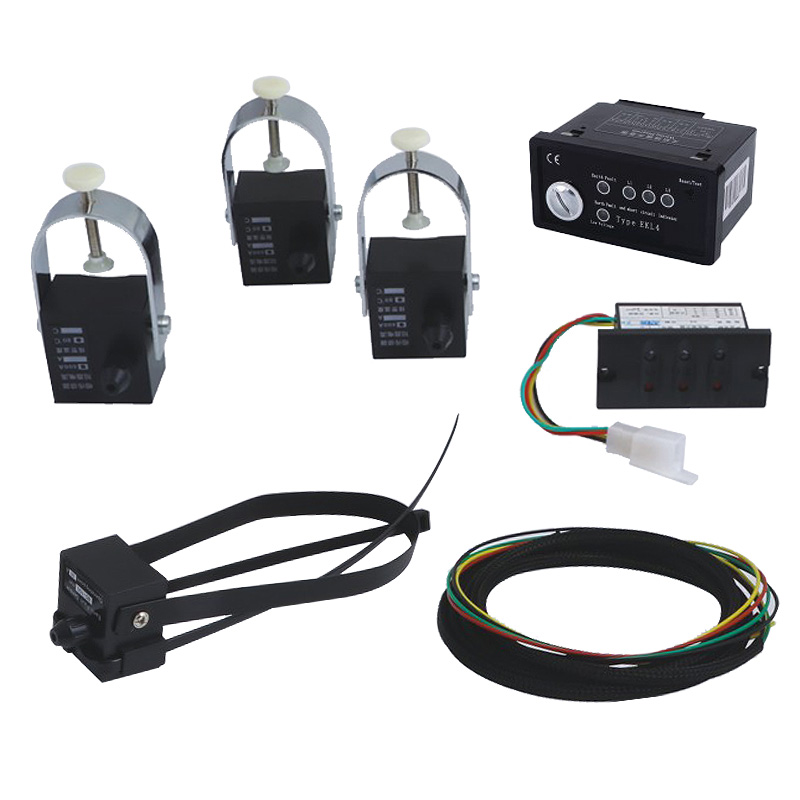

EKL4测温型面板接地及短路故障指示器

随着环网开关柜及电缆分支箱在电网中的大量使用，如何及时查找电缆故障区段这一问题显得愈见突出。EKL4短路和接地故障指示器为解决这一问题提出供了最佳途径。 EKL4短路和接地故障指示器是配套安伏10KV-35KV配电网络系统中的环网开关级电缆分支箱上，用于指示相应电缆区段的相间短路和单相接地故障。如下工作原理图所示，当环网系统出现短路或者接地故障时，断路器A和故障点之间的所有故障指示器都通过了故障电流，指示器检测故障电流后，主机指示灯闪烁并报警。而故障点到常开点之间的指示器由于水通过故障电流，所以处于正常关态(无闪烁、无报警)。线路检修人员根据指示灯的闪烁与否即可迅速断送出故障区段。 如图所示，故障出现在3号和4号环网柜之间，因此，断开3号柜的负荷开关再合上断路器A，则1，2，3号环网柜及其分支系统即恢复供电，而4，5号柜的供电，则通过合上6号常开点来实现。这样被隔离开的仅仅是一段故障电缆，从而保证所有的符合可及时恢复供电. 使用故障指示器查找故障区段的速度和效率远远超过传统的两分法和分合闸试供电法，而且没有这些传统方法带来的风险(如绝缘实验可能造成的伤害事故)，是提供供电可靠性的一种方法。
